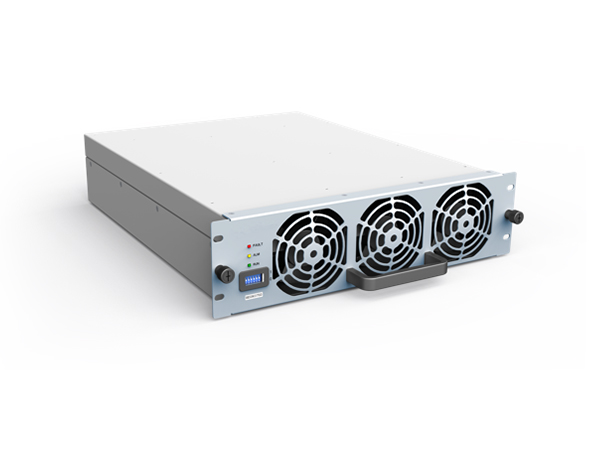

V2G充电模块

[ 时间：2023-02-10 09:51:20 ]

详细信息

　　产品描述：
　　V2G模块具有恒功率电压范围宽、高效率、高功率因数、高功率密度、电磁辐射和干扰小、高可靠性等优点。

　　产品特点：
　　• 节能环保：全负载范围高效率运行和超低待机功耗，效率高达96%，有效降低能量损耗，实现节能环保
　　• 输入电压范围宽：交流260Vac～530Vac，适应各种不同的电网环境，直流150Vdc-1000Vdc，满足多种电池组输入的应用场景
　　• 三相无中线交流输入：简化系统设计，消除中线电流过大的风险，同时降低系统成本
　　• 支持并离网应用：并离网无缝切换，适应各类应用场景
　　• 全数字化控制：双DSP设计，实现了充电模块的全数字化控制，确保控制的高可靠性
　　• 无损伤热插拔：模块具有真正的无损伤热插拔功能，即插即用
　　• 电池防反灌：有效保护电池，同时确保系统可靠安全运行
　　• 功率密度高：36W/in³，节省系统内空间，减少占地面积
　　• 优异的电磁兼容性能：满足EN61000-6-1和EN61000-6-3标准中电磁兼容（EMC）CLASS A要求，电磁辐射和干扰极小

　　• CAN通讯接口设计：可以对接电池BMS

　　技术参数：

通用参数
额定功率	22kW
工作温度范围	-40℃~75℃（＞55℃降额）
储存温度	-40℃~80℃
冷却方式	风冷
尺寸（宽×深×高）	300×395×84（mm）
整流模式
交流输入额定电压	380Vac,三相无中线制
交流输入电流范围	0~43A
交流输入电压范围	260Vac~530Vac
交流输入频率范围	45Hz~65Hz
交流输入功率因数	≥0.99（满载输出）
交流输入电流失真度THD	＜5%（50%~100%满载输出功率）
直流输出电压范围	150Vdc~1000Vdc
直流输出电流范围	0~73.3A
直流输出稳压精度	＜±0.5%
直流输出稳流精度	≤±1%（输出负载20%~100%额定范围）
直流输出效率（满载）	≥96%
整流和逆变模式的转换时间（电池测试）	10ms
逆变模式
直流输入电压	300Vdc~1000Vdc
直流输入电流	73.3A
直流输入侧输出功率	22kW恒功率输出
交流输出交流电压	260Vac~530Vac
交流输出侧输出功率	320Vac~530Vac时22kW恒功率输出
交流输出额定功率	22kW
交流输出额定电流	33.3A
交流输出交流频率	50Hz/60Hz
交流输出THD	＜5%
交流输出功率因数	可设置，设置范围0.8~1,-0.8~-1
交流输出效率（满载）	≥96%
监控
通信方式	CAN总线
指示灯	绿色：正常运行黄色：保护报警红色：故障报警
告警与保护
输入过/欠电压保护	自动关机保护，输入正常后自动恢复工作
输出过电压保护	自动停机且锁住，需重新上电才能恢复工作
过流及短路保护	自动停机且锁住，需重新上电才能恢复工作
过温保护	自动关机保护，温度正常后自动恢复工作
产品可靠性与安规
平均无故障时间（MTBF）	＞500,000小时
安全规范	满足TUV UL CE
