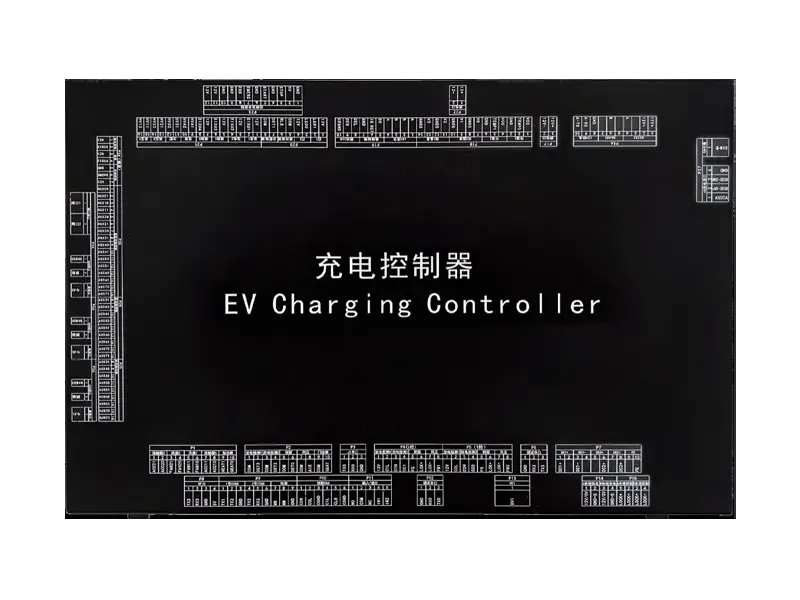

充电桩主控V2系列
该充电设备支持4G/以太网联网，实现与云平台的实时通信及远程控制。
一体化控制系统集成TCU、CCU、4G模块、绝缘检测等组件。TCU负责业务单元、云平台连接、8寸触摸屏显示(RGB/LVDS接口)、刷卡板及DLT-645电表通信;CCU负责充电模块控制、保护逻辑、绝缘检测、枪锁控制及SECC通信。
功能与优势
- 充电设备类型:支持国、美、欧、日直流充电协议
- 安全性:过压、欠压、过流、过温电气保护，监测绝缘异常
- 模块协议支持:英飞源、优优、国网
- 通信协议支持:0CPP1.6、0CPP2.0.1
- 联网方式:4G、以太网
技术参数
| 基本参数 | 供电电压 | 12VDC (±10%) |
|---|---|---|
| 性能指标 | 工作电流 | ≤2A |
| CAN | 3路 | |
| ETH | 1路（硬件两路，一路暂不启用） | |
| 温度 | 6路 | |
| 绝缘范围 | 200VDC~1000VDC | |
| 交互功能 | 显示方式 | RGB/LVDS（标配）触摸屏 |
| 刷卡 | 可选 | |
| 电能计量 | 外接电表计量（645） | |
| 启停及支付 | 联网桩 | 刷卡/扫码（云端计费） |
| 外观结构 | 外形尺寸 | 326.7mm135.6mm59.0mm |
| 环境指标 | 工作温度 | -30℃~+55℃ |
| 储存温度 | -30℃~+85℃ | |
| 环境湿度 | ≤95%无凝露 | |
| 适用地点 | 户外/户内 |
