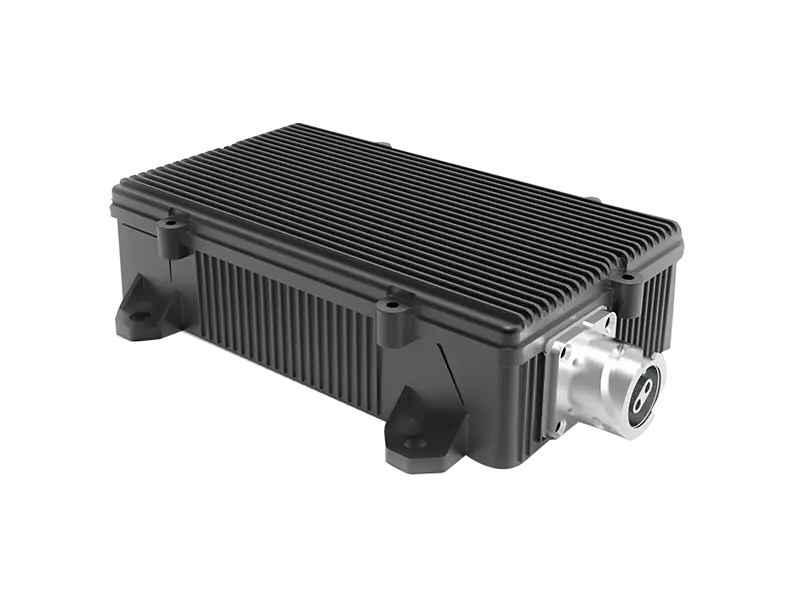

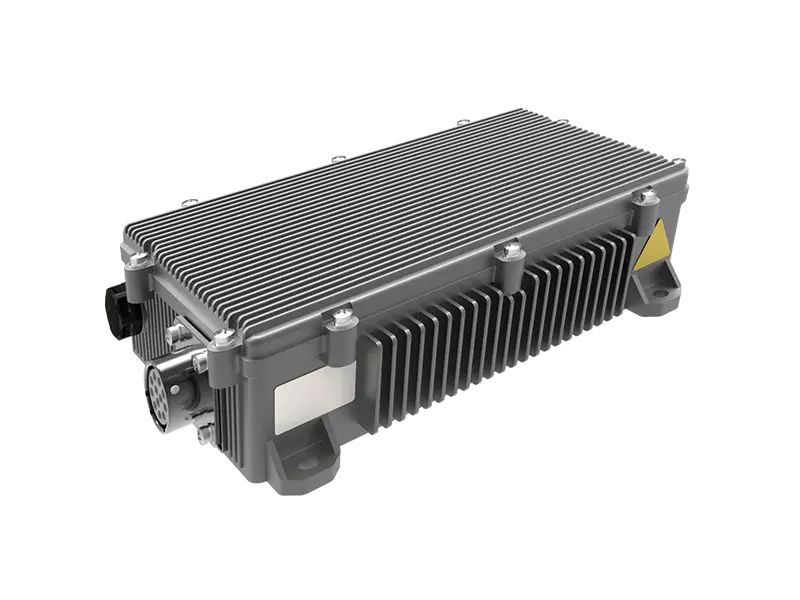

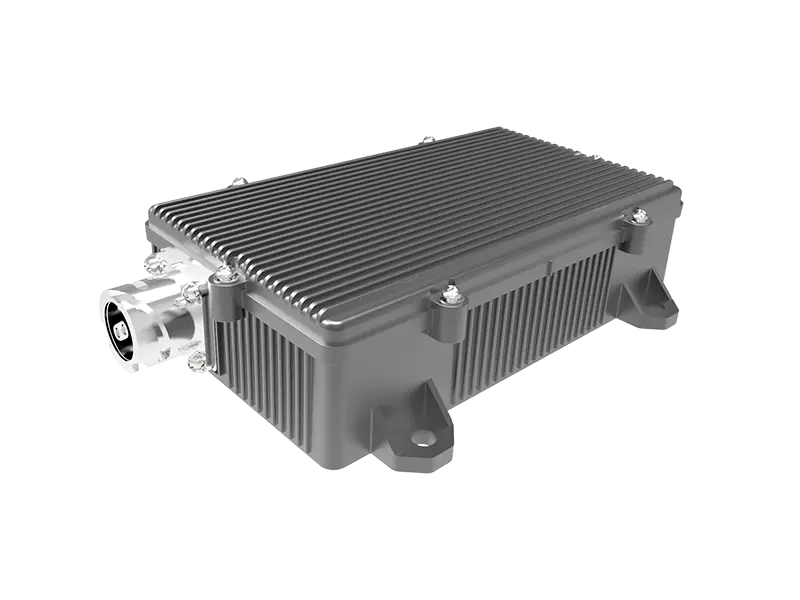

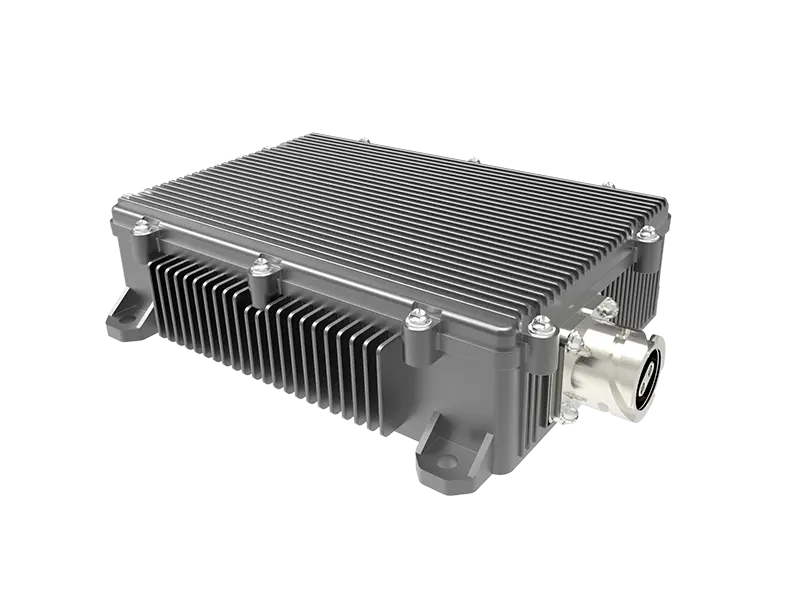

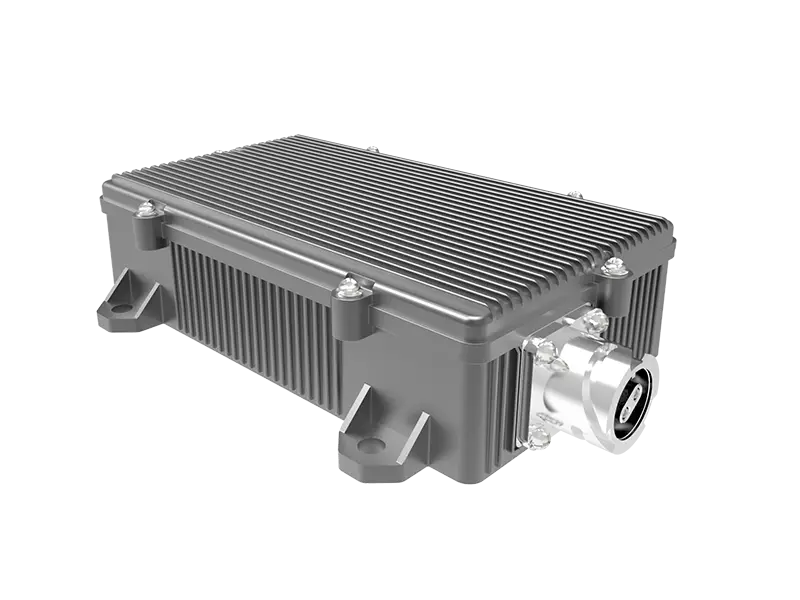

24H监控电源系列
GSEV系列 DC/DC 电源借助动力电池供电，支持自唤醒和充电枪唤醒功能，主要用于电动客车、城市无轨
电车、有轨电车、地铁和轻轨、纯电动汽车以及混合动力汽车上，作为低压直流电源使用。本系列DC/DC具有宽电压输入范围 200~800VDC直流输入，单路24VDC/12VDC输出。支持CAN2.0通讯，具有输入防反接保护、输入过欠压保护、输出过流保护、输出过欠压保护、输出短路保护、过温保护。支持BMS 实现24H监控功能。
主要特点
- 具备休眠低功耗设计，在全电压范围内可以控制休眠功耗<60mW，支持长期挂电池操作，为客户省去复杂的前端控制，节省成本；
- 可以配合响应客户系统要求，定时自唤醒，与客户系统配合完成车身系统自检等功能，使电池包成为单独的子系统，自行进行充放电管理，不再依赖外部系统供电，降低系统复杂度，增加车辆充电可靠性；
- 产品设计具备：3个硬线使能端口、1个硬线告警端口、1个CAN通信接口，可以灵活配合客户完成相应逻辑操作动作；
- 宽输入电压范围和宽温度范围设计，可以适应市面绝大部分车型和绝大数工作环境；
- 结构采用压铸成型，为全密封金属壳体设计，内部采用点胶+灌胶形式，完全符合车载抗震、抗冲击要求，航插设计，外形美观，其IP防护能力达到IP68，盐雾耐受中性盐雾96H；
卓越优势
输入低功耗
- 休眠时几乎不消耗任何电能，实现60mW超低休眠功耗。
SIC新材料
- 采用SIC新材料开关器件，高耐温及耐压等级，满足85℃工作要求。
MCU控制
- 通过MCU控制实现24h监控功能，支持多种唤醒方式，灵活定制监控需求。
高防护等级
- 防水、防尘、抗震、防盐雾，适应汽车应用环境要求。
技术参数
| 规格 | GSEV024013S-Q03 | GSEV012025S-A01 | |
|---|---|---|---|
| 基本指标 | 结构尺寸(L×W×H) | 204.8*129*45mm | 204*143*46mm |
| 重量 | ≤1.5kg | ||
| 效率 | ≥92% | ≥90% | |
| 冷却方式 | 自冷 | ||
| 输入特性 | 输入电压范围 | 200~800VDC | |
| 最大输入电流 | < 2A | ||
| 休眠状态下功耗 | < 60mW | ||
| 辅源功耗 | ≤5W | ≤4W | |
| 空载损耗 | ≤18W | ≤10W | |
| 输出特性 | 输出电压 | 24V±0.5VDC | 12V±0.5VDC |
| 输出电流范围 | 0 ~ 12.5A | 0 ~ 25A | |
| 功率 | 300W | ||
| 稳压精度 | ≤±1% | ||
| 稳流精度 | ≤±1% | ||
| 温度系数 | ≤±0.02% | ||
| 软启动时间 | ≤2.5S | ||
| 输出纹波电压 | ≤1V | ≤300mV | |
| 电器隔离方式 | 电气隔离方式 | 高频隔离 | |
| 环境条件 | 工作温度 | -40℃ ~ +85℃ | |
| 存储环境 | -40℃ ~ +105℃ | ||
| 相对湿度 | ≤95%，无冷凝 | ||
| 防护等级 | IP68 | ||
| 告警及保护 | 输入过欠压保护 | 195VDC±5V欠压保护，200VDC+5V欠压恢复 815VDC±15V过压保护，780VDC±15V过压恢复 | |
| 输出过欠压保护 | > 32VDC±0.5过压保护 ≤17.5VDC±0.5欠压保护 | > 16VDC±0.5过压保护 ≤9VDC±0.5欠压保护 | |
| 输出过流保护 | ≥15A（120%Io） | ≥30A（120%Io） | |
| 输出短路保护 | 有 | ||
| 过温保护 | 有 | ||
| 输入防反接 | 有 | ||
