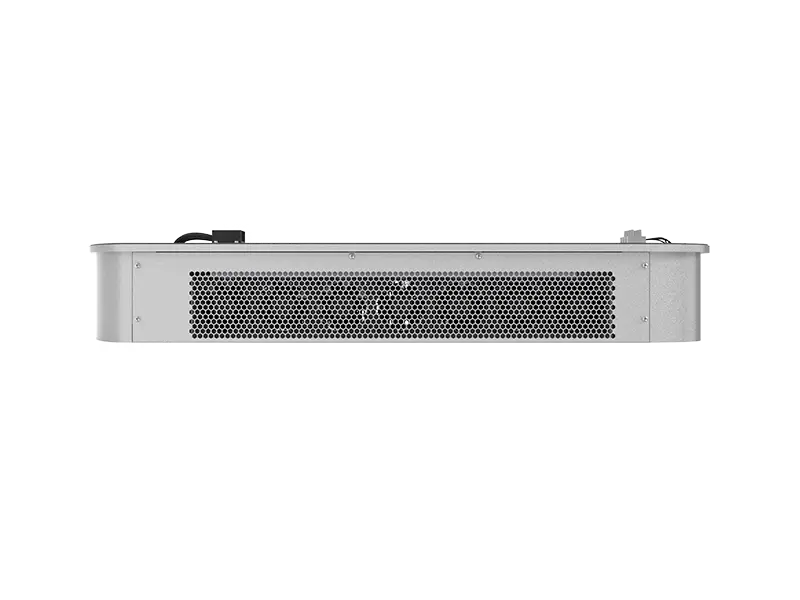

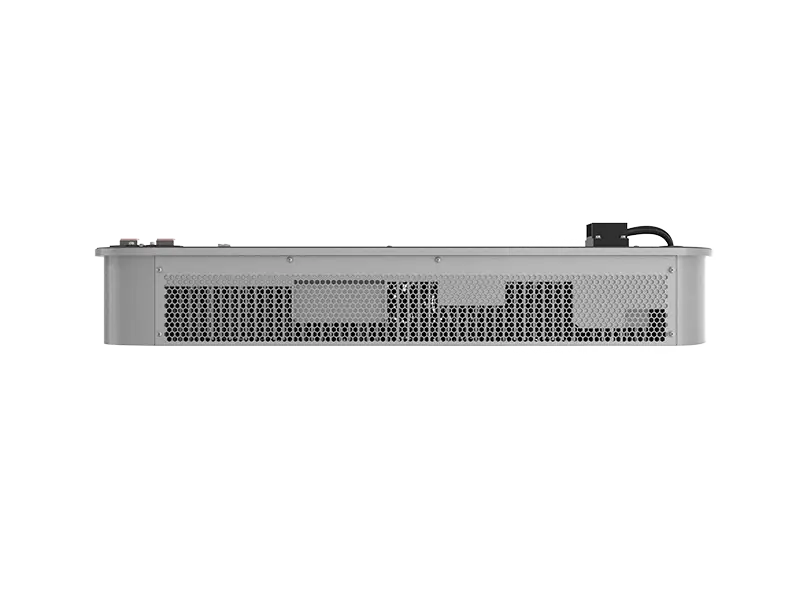

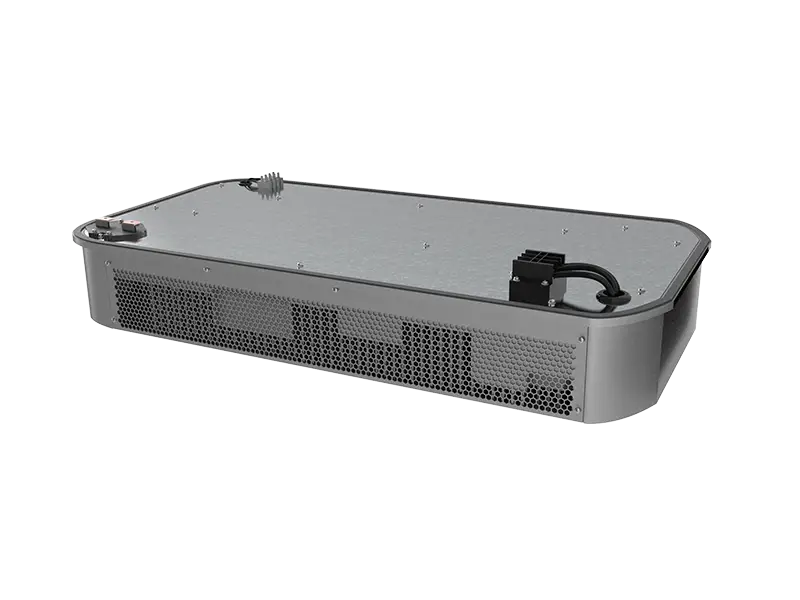

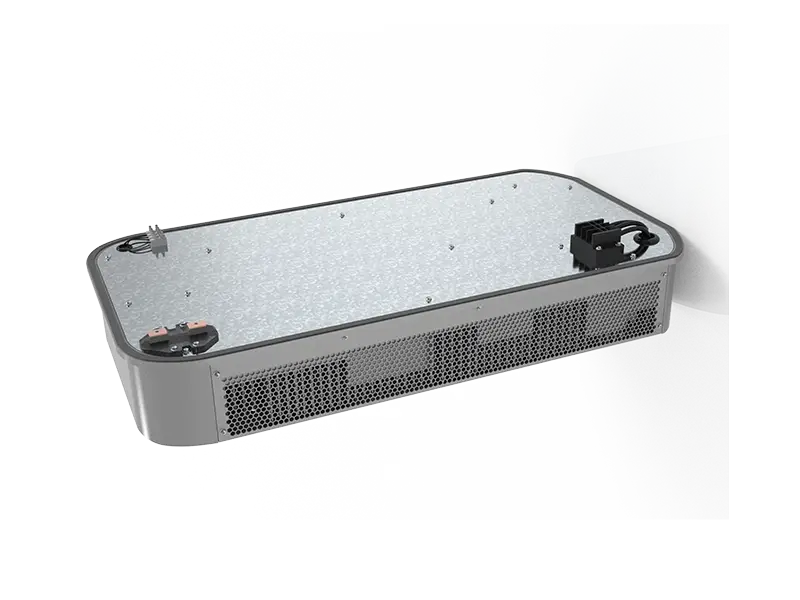

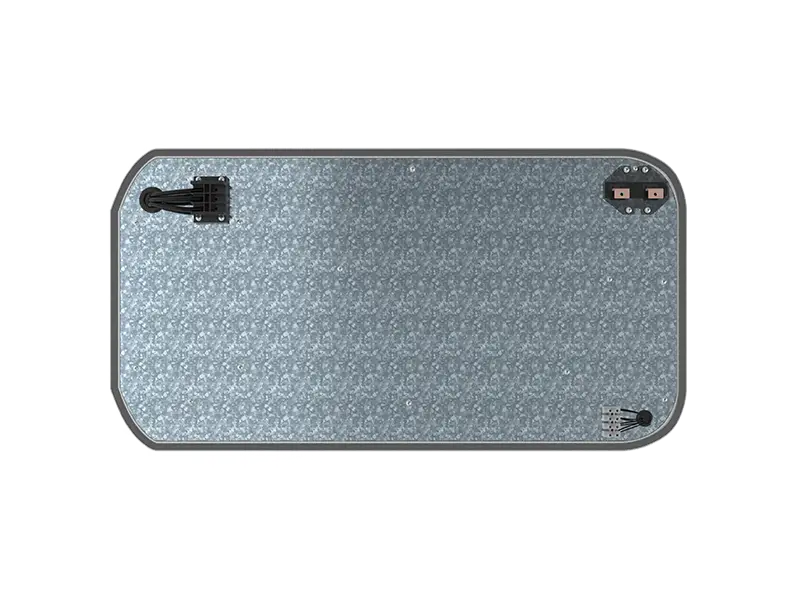

11kW独立风道充电模块
GSCH1K0037S-A01独立风道充电模块是一款功率等级11KW，专门为电动汽车整车充电的功率变换设备而设计，超宽恒功率输出电压范围的智能风冷型充电机，具有噪音低、体积小、重量轻、高功率密度、高能效、高可靠性、智能化控制等特点，具备电池防反灌、输出泄放和急停功能。充电模块配合整桩能达到IP65防护等级。
主要特点
- 采用独立风道的强制风冷（智能调速）的散热技术，功率器件通过陶瓷片或灌封胶紧贴散热器机壳，外部风扇对散热器进行散热；
- 配合自设计整桩部分，将电路和电子元器件与外部空气完全隔离，可实现IP65级别的防尘防水，提高模块可靠性以及适应恶劣环境下的使用，减轻充电桩的防护设计压力；
- 配合充电桩部分，形成一体式小直流充电桩，相比传统交流充电桩，充电速度提升；
- 三相维也纳PFC设计和控制技术，实现能量高效转换，提高功率因数值；
- LLC谐振电路及控制技术，实现宽范围恒功率输出；
- 高效且静音，峰值效率达到96.5%，全范围工况噪音低于55dB，部分工况噪音低至45dB以下。
卓越优势
创新的散热设计
- 独立风道充电模块作为创新的散热技术，相比传统直通风模块，独立风道充电模块采用元器件与风道完全独立的设计，完全阻断了外界环境对器件的侵蚀和影响。
超高的能源转换效率
- 独立风道充电模块相比其它充电模块具有超高的能源转换效率，最高转换效率≥96%。
超高的防护等级
- 独立风道充电模块具备超高防护等级，防护等级IP65，能够在沙尘、沿海湿盐、厂矿等各类复杂环境下稳定运行。
超低的噪声干扰
- 独立风道充电模块具备超低的噪音干扰，全场景工作模式下，噪音干扰≤55dB
技术参数
| 基本指标 | 结构尺寸 (H×W×D) | 744.2mmx395.7mmx98.7mm |
|---|---|---|
| 重量 | < 25kg | |
| 峰值效率 | 96.50% | |
| 散热方式 | 强制风冷（智能调速） | |
| 通信方式 | CAN通讯 | |
| 待机功耗 | < 15W | |
| 输入特性 | 输入电压 | 304Vac~456Vac |
| 输入电流 | < 22A | |
| 功率因数 | ≥0.95 @2.2kW≤输出功率≤5.5kW ≥0.98 @5.5kW < 输出功率≤11kW | |
| ITHD | ≤5%（负载率50% ~ 100%） | |
| 输出特性 | 输出功率 | 11kW |
| 输出电压范围 | 200Vdc~1000Vdc | |
| 稳压精度 | ≤±0.5% | |
| 输出电流 | 35A Max | |
| 稳流精度 | ≤±1% | |
| 环境条件 | 工作温度 | -30℃ ~ +75℃; 55℃（±2℃）以上降额使用; 75℃（±4℃）以上关机 |
| 存储温度 | -40℃ ~ +85℃ | |
| 相对湿度 | ≤95%RH，无冷凝 | |
| 海拔高度 | < 2000m，2000m以上需降额使用 | |
| 告警及保护 | 输入过/欠压保护 | 调整至过/欠压保护恢复点即可恢复 |
| 输入三相不平衡保护 | 关机后手动恢复 | |
| 输出过/欠压保护 | 故障排除后重启 | |
| 输出短路保护 | 故障排除后重启 | |
| 过温保护 | 环境温度超过(55±2)℃降额输出 超过(75±2)℃关机保护；低于(50±2)℃自动恢复 | |
| 急停保护 | / |
